有机废气治理工程
News Center
惠州市**乐器科技有限公司废气治理工程


【项目概述】

惠州市**乐器科技有限公司位于惠州市**县,项目主要从事吉他的生产。项目在生产车间的喷漆工序及调漆工序过程中会产生一定量的有机废气,若未经处理设施进行有效治理将会对周围环境产生一定影响。为避免生产废气对周围环境造成污染,提升企业形象,达到日益严格的环保要求,该企业进行总体规划,并进一步完善环境治理设施,受惠州市**乐器科技有限公司委托,我司对该类废气进行治理。

【关键词】

气旋混动喷淋塔、喷淋吸收塔、活性炭吸附塔

1、气旋混动喷淋塔工作原理如下:

 气旋混动喷淋塔采用不锈钢材料加工制作,塔内采用旋流筒与旋流板相结合的设计,两层空心球填料除雾层,塔外水箱标配循环水泵。

       当其有一定进气速度的漆雾废气进入塔内,经旋流筒的剪切力及喷淋水层而改变了气体的运动方向,漆雾由于惯性则继续按原方向运动,其中大部分漆雾与水粘附后便停留在水中,有一小部分漆雾随气体运动,旋流板层与循环喷淋水结合,废气在处理塔内进一步充分混合作用,此时漆雾气体中的漆渣便被水捕集,漆渣经离心或过滤脱离,因重力经塔壁及旋流筒流入循环池,净化气体经除雾层从塔顶排出。漆雾定期清捞、委外处置。

2喷淋塔工作原理如下:

       喷淋吸收塔采用 PP 塑料材质加工制作,塔内采用填料式设计,标配两层喷淋和两层空心球填料吸收层,一层空心球填料除雾层,塔外水箱标配循环水泵。本工艺添加 1%VOCs 吸收剂,吸收剂主要成分为表面活性剂、乳化剂、凝聚剂等,适用于苯类、酯类、酮类、醛类、醇类有机废气,适用于涂料化工、工业涂装等行业。利用双模理论(气相液膜)及相似相溶的原理,还依靠吸收剂产生的微泡增大吸收接触表面积而达到增强 VOCs 的吸收效果,依靠吸收过程产生的多孔微凝胶包覆 VOCs,不仅使 VOCs 不易释放出来,而且也起到增溶的效果。

       对有机废气进行吸收净化,将有机废气从气相转为液相。在喷淋吸收塔中,有机废气从塔下部进入,循环喷淋吸收液与废气接触的同时利用填料层改变流向和流速,从而增加废气与循环喷淋吸收液的接触面,在填料吸收层充分与吸收液接触,利用相似相容的原理加大有机污染物的吸收,吸收后的循环喷淋吸收液落入循环水池中,净化废气经除雾层从塔顶排出。吸收剂添加根据 VOCs 物料用量按 1:3 的比例添加,即 1kg 吸收剂可吸收 3kg 有机废气。

3活性炭吸附塔工作原理:

活性炭吸附塔采用原有碳钢活性炭塔,活性炭纤维棉有很大的比表面积,而且炭中海有更细小的孔—毛细管。这种毛细管具有很强的吸附能力,由于炭的比表面积很大,所以能与气体充分接触,当这些气体(杂质)碰到毛细管就被吸附,起到净化作用。活性炭吸附法的实质是利用活性炭吸附的特性把废气中的有机溶剂吸附到活性炭中,它主要用于低浓度气体污染物的脱除。活性炭纤维棉需要定期更换,更换的活性炭纤维棉属于危险废物,交由有资质的单位处置。

【治理目标】

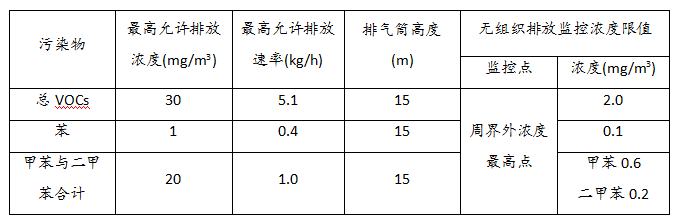

在生产过程中产生的废气经处理后,达到家具制造行业挥发性 有机化合物排放标准》(DB44/814-20101第二时段排放限值;其具体参数如下:

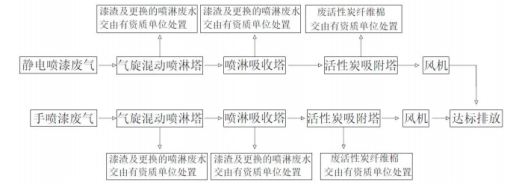

【治理工艺及说明】


       在离心风机的抽送下,从喷漆工序产生的废气开始,经过收集系统收集后,首先进入气旋喷淋塔进行预处理去除大部分漆渣后,进入喷淋吸收塔进行二级处理,废气在洗涤过程会有大部分有机污染物溶于喷淋水中,最后进入活性炭吸附塔进行处理,吸附有机污染物后,从而使废气得以净化,达标排放。

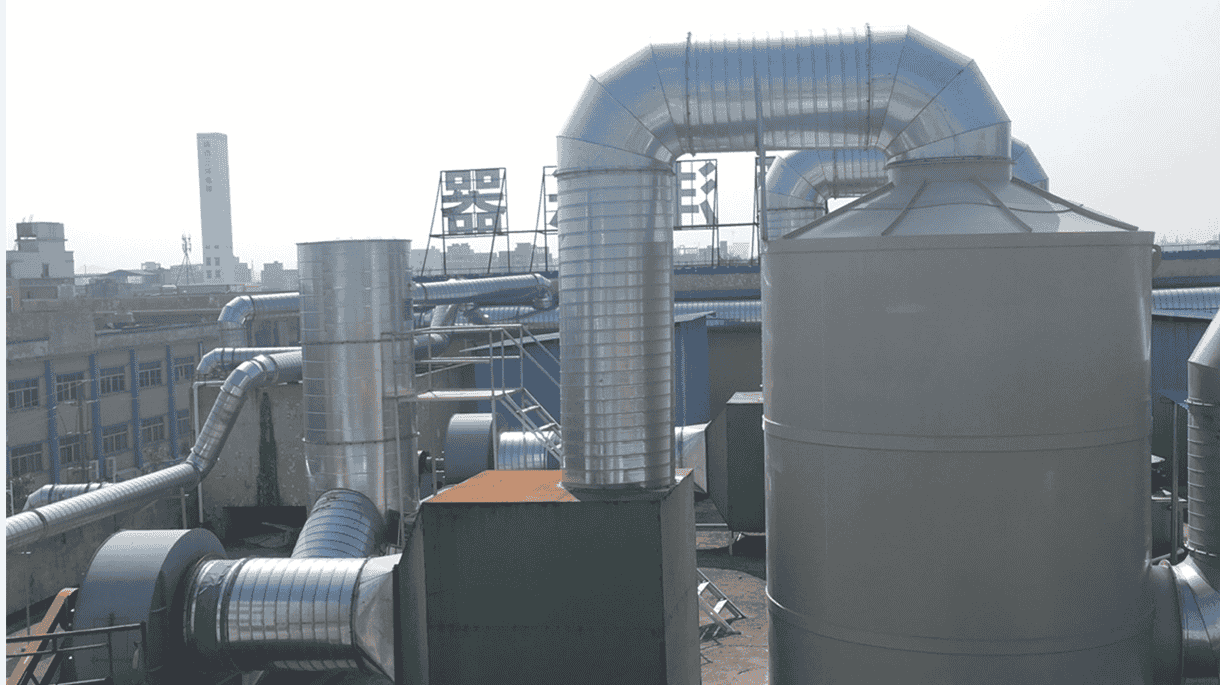

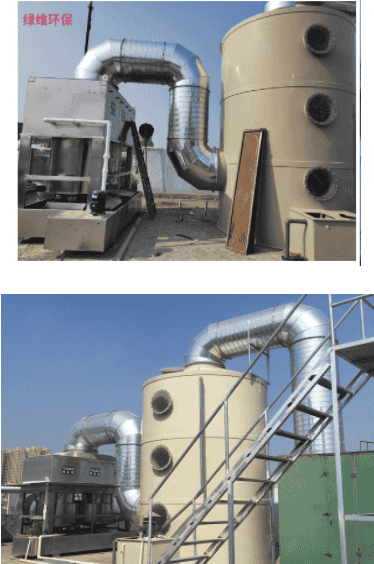

【工程图片】
