巴克风实业(惠州)有限公司废气治理工程 惠州废气处理 惠州环保 惠州废气治理工程

【项目概述】

巴克风实业(惠州)有限公司位于惠州市博罗园洲,项目主要从事环保岩棉天花板和墙板的生产。项目在生产车间的开料打磨工序、贴附封边和涂覆工序过程中会产生一定量的粉尘和有机废气,若未经处理设施进行有效治理将会对周围环境产生一定影响。为避免生产废气对周围环境造成污染,提升企业形象,达到日益严格的环保要求,该企业进行总体规划,并进一步完善环境治理设施,受巴克风实业(惠州)有限公司委托,我司对该类废气进行治理。

【关键词】

布袋除尘器、UV光解设备、活性炭吸附设备、博罗环保服务

1布袋除尘器工作原理如下:

袋式除尘是一种干式除尘装置。它适用于捕集细小、干燥、非纤维性粉尘。滤袋采用纺织的滤布或非纺织的毡制成,利用纤维织物的过滤作用对含尘气体进行过滤,当含尘气体进入布袋除尘器,颗粒大、比重大的粉尘,由于重力的作用沉降下来,落入灰斗,含有较细小粉尘的气体在通过滤料时,粉尘被阻留,使气体得到净化。一般新滤料的除尘效率是不够高的。滤料使用一段时间后,由于筛滤、碰撞、滞留、扩散、静电等效应,滤袋表面积聚了一层粉尘,这层粉尘称为初层,在此以后的运动过程中,初层成了滤料的主要过滤层,依靠初层的作用,网孔较大的滤料也能获得较高的过滤效率。随着粉尘在滤料表面的积聚,布袋除尘器的效率和阻力都相应的增加,当滤料两侧的压力差很大时,会把有些已附着在滤料上的细小尘粒挤压过去,使布袋除尘器效率下降。另外,布袋除尘器的阻力过高会使除尘系统的风量显著下降。因此,布袋除尘器的阻力达到一定数值后,要及时清灰。清灰时不能破坏初层,以免效率下降。

布袋除尘器结构主要由上部箱体、中部箱体、下部箱体(灰斗)、清灰系统和排灰机构等部分组成。布袋除尘器性能的好坏,除了正确选择滤袋材料外,清灰系统对布袋除尘器起着决定性的作用。为此,清灰方法是区分布袋除尘器的特性之一,也是布袋除尘器运行中重要的一环。

目前常用的清灰方法有:

1)气体清灰:气体清灰是借助于高压气体或外部大气反吹滤袋,以清除滤袋上的积灰。气体清灰包括脉冲喷吹清灰、反吹风清灰和反吸风清灰。

2)机械振打清灰:分顶部振打清灰和中部振打清灰(均对滤袋而言),是借助于机械振打装置周期性的轮流振打各排滤袋,以清除滤袋上的积灰。

3)人工敲打:是用人工拍打每个滤袋,以清除滤袋上的积灰。

布袋除尘器的结构型式有:

1)按滤袋的形状分为:扁形袋(梯形及平板形)和圆形袋(圆筒形)。

2)按进出风方式分为:下进风上出风及上进风下出风和直流式(只限于板状扁袋)。

3)按袋的过滤方式分为:外滤式及内滤式。

滤料用纤维,有棉纤维、毛纤维、合成纤维以及玻璃纤维等,不同纤维织成的滤料具有不同性能。常用的滤料有208901涤轮绒布,使用温度一般不超过120℃,经过硅硐树脂处理的玻璃纤维滤袋,使用温度一般不超过250℃,棉毛织物一般适用于没有腐蚀性;温度在80-90℃以下含尘气体。

本方案选择除尘器具有以下特点:

1)除尘效率高,可捕集粒径大于0.3微米的细小粉尘,除尘效率可达99%以上。

2)使用灵活,处理风量可由每小时数百立方米到每小时数十万立方米,可以作为直接设于室内,机床附近的小型机组,也可作成大型的除尘室,即“袋房”。

3)结构比较简单,运行比较稳定,初投资较少,维护方便。

2UV光解工作原理如下:

1)本产品利用特制的高能高臭氧UV紫外线光束照射有机废气,裂解有机废气如:VOCs类,苯、甲苯、二甲苯的分子链结构,使有机高分子化合物的分子链在高能紫外线光束照射下,降解转变成低分子化合物,如CO2H2O等。

2利用高能高臭氧UV紫外线光束分解空气中的氧分子产生游离氧,即活性氧,因游离氧所携正负电子不平衡所以需与氧分子结合,进而产生臭氧。

UVO2→O-+O(活性氧) O+O2→O3(臭氧),众所周知臭氧对有机物具有极强的氧化作用,对有机废气及其它刺激性异味有立竿见影的清除效果。

3有机废气利用收集排风设备输入到本净化设备后,净化设备运用高能UV紫外线光束、臭氧O3等技术组合起来对废气进行协同分解氧化反应,使废气降解转化成无害无味化合物、水和二氧化碳,再通过排风管道排出。

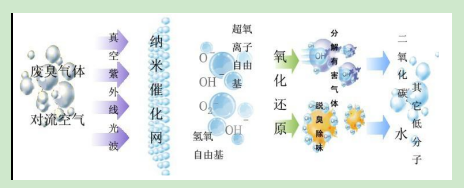

1  UV光解技术原理


3UV光解的性能优势:

1无需添加任何物质:只需要设置相应的排风管道和排风动力,使有机废气通过本设备进行分解净化,无需添加任何物质参与化学反应。

2适应性强:UV光解设备可适应高浓度,大气量的有机污染物净化处理,可每天24小时连续工作,运行稳定可靠。

3运行成本低:UV光解设备无任何机械动作,无噪音,无需专人管理和日常维护,只需作定期检查,本设备能耗低,设备风阻极低<50pa,可节约大量排风动力能耗。

4) 设备占地面积小,自重轻:适合于布置紧凑、场地狭小等特殊条件。

4活性炭吸附工作原理如下:

 活性炭吸附是气体结合到固体上去的质量传递过程。气体(吸附质)进入固体(吸附剂)的孔隙中但并未进入其晶格内。吸附过程可能是物理过程,也可能是化学过程。物理吸附主要是范德华引力起作用,一般没有选择性,在吸附过程中没有电子转移,没有化学键的生成与破坏。化学吸附实际上是一种化学反应,具有选择性,在化学吸附过程中,气体和固体表面发生了化学反应。活性炭吸附剂经过处理后表面积极大,可有效吸附废气中的污染物。

   本套废气处理设备中,活性炭属于耗材部分,一般需要3-6个月更换一次,更换后的废旧活性炭属于危险废物,应交由有回收危险废物资质的部门或公司回收。

 【治理目标】

开料和打磨工序产生的粉尘经处理后,达到广东省《大气污染物排放限值》(DB44/27-2001),其具体参数如下:

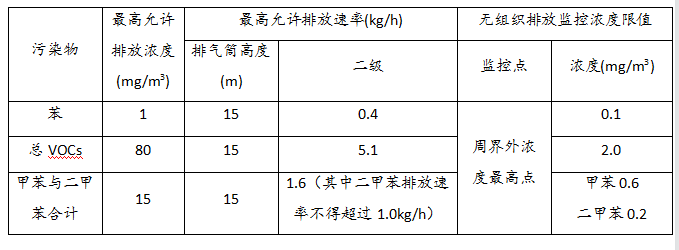

附、封边和涂覆工序产生的废气经处理后,达到广东省《印刷行业挥发性有机物排放标准》(DB44/815-2010)第二时段,其具体参数如下:



【治理工艺及说明】

1开料和打磨粉尘治理工艺流程:


粉尘经收集罩和风管收集后,在离心风机的抽送下,进入脉冲式布袋除尘器,粉尘先进入箱体下部,在挡风板形成预分离室内,大颗粒粉尘因惯性作用落入灰斗,粉尘沿挡风板向上到达滤袋,粉尘被阻留在滤袋外面,干净气体进入袋内,并经过袋口和上箱体及风机再排出。

清灰则由设置定时控制仪发出信号,令喷吹系统定时喷吹。压缩空气集气包顺经脉冲阀和喷吹管上的喷嘴向滤袋内喷射,滤袋因此而急骤膨胀,在产生的加速度和反向气流的作用下,附于袋内的粉尘脱落到灰斗,粉尘由卸灰口卸出。

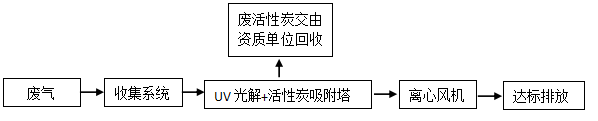

2、贴附、封边和涂覆废气治理工艺流程:



从贴附、封边和涂覆工序产生的废气开始,用收集系统收集后,在离心风机的抽送下,首先进入UV光解进行处理,有机污染物经过紫外线光束照射后裂解后,最后活性炭吸附塔进行处理,吸附有机污染物后,从而使废气得以净化,达标排放。

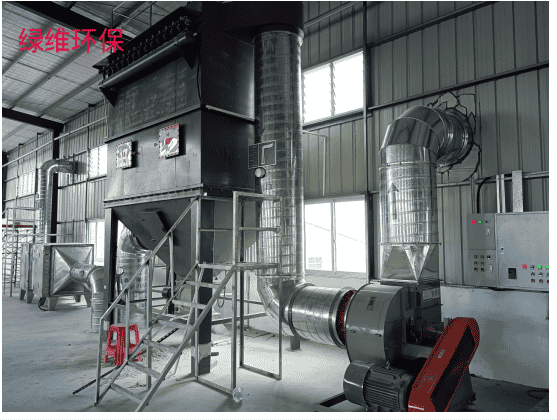

【工程图片】

巴克风环保设备 (1).png
